Конденсатный насос KH1

34

Применение

Для перекачивания конденсата, масла и других высокотемпературных жидкостей. Конденсатный насос приводится в действие давлением пара, сжатого воздуха и других газов. Не требует электроэнергии.

Технические характеристики

Присоединение DN 25-50 мм
Условное давление PN 1,6 МПа
Подача рабочей среды наружная резьба ¾
Выпуск в атмосферу наружная резьба ¾
Высота подъема до 40 м
Давление рабочей среды до 0,8 МПа
Температура рабочей среды 200°C
Рабочая среда пар и газы

Описание

Корпус насоса, полученный методом глубокой вытяжки, а так же все элементы насоса выполнены из нержавеющей стали, что обеспечивает высокую коррозионную стойкость.

Жидкость безнапорным напором поступает через входной патрубок. По мере заполнения насоса, открыт клапан соединяющий насос с атмосферой. Поплавковый механизм, находящийся внутри, переключает рычажный механизм на закрытие выходного клапана и открытие клапана подачи рабочей среды при максимальном уровне заполнения насоса. Жидкость проходит через выходной патрубок под действием давления рабочей среды (пар, газ), которая периодически поступает через входной клапан, находящийся в верхней части насоса. Когда уровень жидкости снижается, поплавок опускается, закрывает входной клапан и открывает клапан, соединяющий насос с атмосферой. Поплавок рассчитан для жидкостей, имеющих плотность близкой к воде.

Стандартные характеристики

  • Сверхлегкая и компактная конструкция насоса.
  • Исполнение из нержавеющей стали.
  • Быстросъемное соединения Tri-Clamp по корпусу.
  • Два обратных клапана.
  • Приводится в действие паром, воздухом или другими газами.

Опции

Специальное применение для масла и других жидкостей по запросу.

Материалы

Корпус Нержавеющая сталь
Уплотнение корпуса Силикон
Седловое уплотнение Нержавеющая сталь
Поплавок Нержавеющая сталь
Обратные клапана Нержавеющая сталь

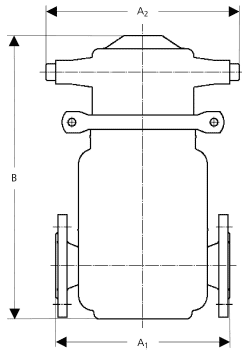

Габаритные размеры

DN Размеры, мм Масса, кг
А1 А2 В
25 280* 315 455 17,5
50 285* 315 455 21

* Размер без обратных клапанов

Производительность, кг/ч DN 25

Рабочее давление, МПа Противодавление, МПа
0,05 0,1 0,15 0,2 0,25
0,3 690 340 270 210 160
0,6 1430 780 470 420 380
0,8 1790 940 540 480 420

Производительность, кг/ч DN 50

ООО "Компания ТЭКНА"  Тел./факс: +375 (17)  373 97 73   | Тел.: +375 (17)  373 13 86


220015, г. Минск  ул. Пономаренко, 35а, пом. 403

Рабочее давление, МПа Противодавление, МПа
0,05 0,1 0,15 0,2 0,25
0,3 1370 1070 940 770 470
0,6 2710 1640 1230 1150 1020
0,8 3430
