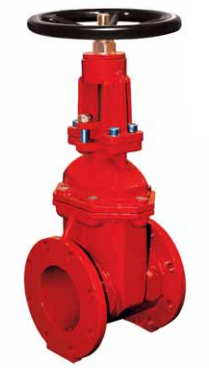

Задвижки клиновые «Гранар» серии KR16 DN 50-400, PN 1,7/2,06 МПа c FM cертификатом
Заказать товары или получить консультацию
Вы можете по тел.:
+375 (17)373-97-73, 373-13-86
Описание
Применение
Для трубопроводов, транспортирующих воду, нейтральные среды в системах
пожаротушения.
Технические характеристики
| Максимально допустимое давление | 1,7/2,06 МПа |
| Максимально допустимая температура (в кратковременном режиме) |
71 °C |
| Минимальная температура окружающей среды |
-20 °C |
| Присоединение | фланцевое |
| Шток | выдвижной |
Спецификация
| № | Наименование | Коли- чество | Материал |
|---|---|---|---|
| 1 | Корпус | 1 | Высокопрочный чугун |
| 2 | Клин | 1 | Резина EPDM |
| 3 | Уплотнение штока | 1 | Бронза |
| 4 | Ограничитель | 1 | Нержавеющая сталь |
| 5 | Кольцо | 1 | Резина EPDM |
| 6 | Шток | 1 | Нержавеющая сталь |
| 7 | Уплотняющая прокладка |
1 | Резина EPDM |
| 8 | Шестигранный болт |
4 | Сталь 20 |
| 9 | Кожух | 1 | Высокопрочный чугун |
| 10 | Прокладка | 4 | Резина EPDM |
| 11 | Резьбовой стержень | 2 | Угл. сталь |
| 12 | Прокладка | 1 | Нержавеющая сталь |
| 13 | Сальник | 1 | Нержавеющая сталь |
| 14 | Муфта | 2 | Латунь |
| 15 | Хомут | 1 | Высокопрочный чугун |
| 16 | Муфта штурвала | 1 | Закаленная угл. сталь |
| 17 | Штурвал | 1 | Высокопрочный чугун |
| 18 | Гайка штока | 1 | Бронза |
| 19 | Болт с гайкой | 1 | Угл. сталь |
| 20 | Сальник | 1 | Высокопрочный чугун |
| 21 | Шестигранный болт |
4 | Сталь 20 |
