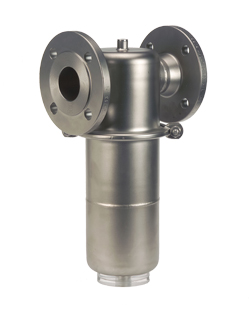

Фильтры сетчатые Mankenberg (Германия)
Применение
Фильтры типа SF имеют сетчатый фильтрующий элемент, расположенный перпендикулярно потоку и применяются в том случае, если требуется минимизировать падение давления на фильтре, а также при большом количестве твёрдых включений. Фильтры типа SF используются, как правило, для жидкостей и пара и могут также применяться для газов, если не требуется высокая степень очистки.
Для более тонкой фильтрации газообразных и жидких сред требуется использование многослойных полимерных фильтрующих элементов, имеющих пористую и/или волокнистую структуру. Такие фильтрующие элементы используются в фильтрах типа FI. Падение давления на фильтрах SF и FI зависит от рабочего давления, расход, а также физических свойств среды.
Технические характеристики фильтров SF
| Тех. характеристики | Тип фильтра | |||
|---|---|---|---|---|
| SF1.00 | SF2.00 | SF3.00 | SF6.00 | |
| Присоединение | резьба G3/8 – 2 фланцы DN15 – 150 |
фланцы DN25 – 1000 | под сварку DN15 – 150 | резьба G1/2 – 2 фланцы DN15 – 100 |
| Условное давление | PN 1,6 – 16,0 МПа | PN 0,6 – 4,0 МПа | PN 16,0 – 50,0 МПа | PN 1,6 МПа |
| Рабочая температура | -10…+400 °C | -10…+200 °C | -10…+550 °C | -60…+130 °C |
| Размер ячейки сетчатого фильтрующего элемента |
0,25 мм; | 0,5 мм; | 1,0 мм; | 2,5 мм |
Спецификация материалов фильтров SF
| Спецификация | Тип фильтра | |||
|---|---|---|---|---|
| SF1.00 | SF2.00 | SF3.00 | SF6.00 | |
| Корпус | Высокопрочный чугун: PN 1,6 МПа, Углеродистая сталь: PN 2,5 – 16,0 МПа |
Углеродистая сталь | Кованая закалённая сталь | Нержавеющая сталь |
| Фильтрующий элемент | Нержавеющая сталь | |||
| Уплотнение корпуса | Nova Universal® | Нержавеющая сталь | EPDM | |
Технические характеристики фильтров FI
| Тех. характеристики | Тип фильтра | ||
|---|---|---|---|
| FI1.01 | FI6.01 | FI6.06 | |
| Присоединение | резьба G3/8 – 2 фланцы DN15 – 250 |
резьба G1/2 – 2 фланцы DN15 – 100 |
резьба G1/2 – 2 фланцы DN15 – 50 |
| Условное давление | PN 1,6 – 16,0 МПа | PN 1,6 МПа | PN 1,6 МПа |
| Рабочая температура | -10…+80 °C | -60…+80 °C | -60…+190 °C |
| Размер пор фильтрующего элемента | 0,150 мм; 0,265 мм; 0,370 мм; 0,580 мм | 0,005 мм; 0,020 мм; 0,025 мм | |
Спецификация материалов фильтров FI
| Спецификация | Тип фильтра | ||
|---|---|---|---|
| FI1.01 | FI6.01 | FI6.06 | |
| Корпус | Высокопрочный чугун: PN 1,6 МПа Углеродистая сталь: PN 2,5 – 16,0 МПа |
Нержавеющая сталь | |
| Фильтрующий элемент | Полиэстер | Нержавеющая сталь | |
| Уплотнение корпуса | Nova Universal® | EPDM | |
